混凝土弹性模量测定仪

混凝土弹性模量测定仪、公路试验仪器是北京新地科宇仪器科技有限公司经过的工作总结，新的一种仪器，适用于测定混凝土棱柱体或圆柱体试件的静力受压弹性模量。

一、混凝土弹性模量测定仪分类：

圆形

方形

二、混凝土弹性模量测定仪参数

产品符合GB11971、GB/T50081-2002标准要求 千分表量程 0～1mm

上、下环中心距 150mm

弹性模量仪(1张)试件尺寸 φ150×300mm

150×150×300mm

100×100×300mm

毛重/净重 5kg

三、混凝土弹性模量测定仪结构及操作方法

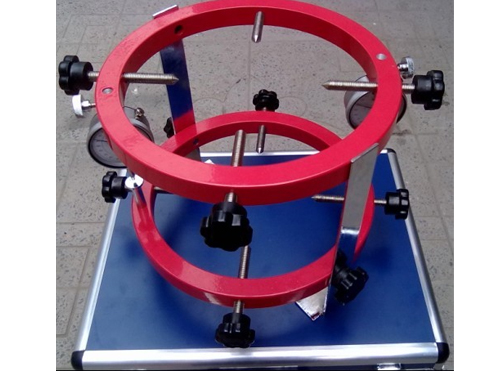

本测定仪由上环、下环、接触杆、千分表和紧定螺钉组成。

试验开始前，将弹性模量测定仪放置于平整的平面上，旋出试块紧定螺钉，装上千分表，送开固定板紧定螺钉，取下固定板，则测定仪已在试块上定位。将测定仪连同试块置于压力试验机的下压板上，试块中心与压力机下压板中心对准，千分表调零。

开动压力机，当上压板与试件接近时，调整球座，使接触均衡，以0.2-0.3mpa/s的速度连续而均匀地加载到Pa（即试件预期破坏荷载值的40%），然后以同样速度卸荷至零，如此反复预压3次。在预压时，观察压力机及千分表是否正常。试件两侧千分表变形之差，不得大于变形平均值的15%，   不能正负异向，当采用100mm×100mm截面的试件时，其两侧变形之差，不得大于变形平均值的20%，否则用硬木轻敲球座调整，或调整试件位置。用上述速度进行第四次加荷，先至初载荷,先至初载荷PO（约为0.5MPA），保持30S，分别读两侧千分表△O，然后加荷至PA，保持约30秒，分别读两侧千分表△A，分别计算两侧变形增值△A-△O，并计算出平均值，设为△4；读取△A后即以同样速度卸荷至PO，保持约30秒，分别读两侧千分表读数△00，同上步骤，进行第五次加荷，求出△50

△5与△4之差应不大于0.0002（L=150mm），否则，应中伏上述步骤，直至两次相邻加荷变形值之差符合要求，以   后一次变形值△0为准。然后卸去千分表，以同样速度继续加荷至试件破坏，记下循环轴心抗压强度Ra。
