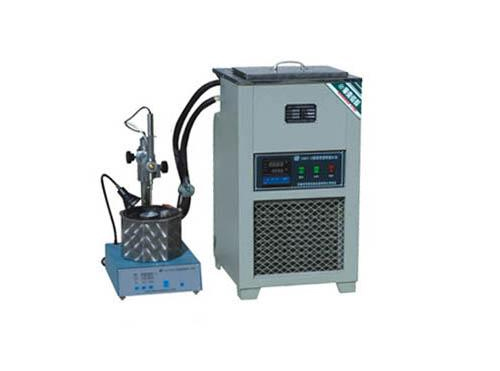

高低温电脑沥青针入度仪

高低温电脑沥青针入度仪

高低温电脑沥青针入度仪可用于测定粘稠石油沥青、粘稠页岩沥青,液体石油沥青,以及道路石油沥青及改性沥青,液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度的测定.
高低温电脑沥青针入度仪详细说明:

高低温电脑沥青针入度仪可用于测定粘稠石油沥青、粘稠页岩沥青,液体石油沥青,以及道路石油沥青及改性沥青,液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度的测定。

一、高低温电脑沥青针入度仪主要技术指标

时控设置:   5-60s;精度±0.1s

   大针入度:  500 针入度

位移测量范围: -50mm;精度±0.1

标准针:    2.5±0.05g

配重砝码:   50g±0.05g

针杆:     47.5g

恒温浴容量:  >1.0L

盛样皿:    φ70,φ50

控温范围:   10℃-60℃

环境温度:   10℃-25 ℃

温度波动度:  ±0.5℃ (在实验室标准温度条件下)

供电电源:   220VAC 5OHz

功耗:     40OW(加热器功率35OW.Max )

二、高低温电脑沥青针入度仪工作原理

高低温电脑沥青针入度仪的控制由内部电子部件提供。试验仪面板上的控制按钮可以设定和控制恒温浴的温度;针入时间以及加热器的开关;并设有辅助照明。在人工确认针入定位后,按下启动按钮,位移传感器初始值自动归零,试验仪通电释放针入组件,针入组件自由落下,标准针插入试件,测量数据送入数显控制面板,试验仪在达到设定针人时间时,自动锁定针入组件;显示   大针入度值,完成试件的检测过程。

三、高低温电脑沥青针入度仪仪器主要结构

仪器由机座,立柱及针杆释放器,位移传感器,工作照明灯,温度传感器,恒温水浴盆等组成。

机座上有工作照明灯和温度传感器,机座内有控制电路,前面板上由时间数显,温度数显,针入深度数显窗口以及功能按键组成;后面板上由电源开关,照明灯开关,电源插座(带保险丝),加热器插座,位移传感器接口,打印机接口(选配),以及位移传感器校准孔等组成。

针杆释放器安装在立柱上,可自动或人工控制针杆释放。释放器左侧有一升降旋钮,调节释放器上升下降,用于针入针的对针位移传感器装在释放器上.用于针入度值的读取。

工作照明灯用于对针照明。

温度传感器用于对水温的控制。

四、高低温电脑沥青针入度仪使用和操作方法

注意:

试验仪器供电电源   有良好的接地保护。在开机前   认真检查仪器与供电插口地线接触是否良好,插口地线   与大地相连接并保持良好接触。否则,不能开机和进行以下工作。

通电时,恒温浴盆内   有水,加热器不能露出恒温浴盆内水表面,温度传感器置入水中。

底座控制面板:

底座后板接口:

整个设备放置在一个水平的平台上,调整承载表面相对水平。设备后面与墙壁之间的距离不应小于100mm。

控制仪使用供电电压为AC220V 、50Hz ,如使用的电源电压波动较大时(超过220V 的±10%),应采用稳压设备,保证仪器的正常使用,供电电压不符合要求时,禁止使用操作设备,否则将会导致仪器的严重损坏。

供电部分有保险管插座;规格为φ5X20-5A

在安装时,将加热器、位移传感器、试验仪的供电电缆分别接入相应接口,并保证连接可靠。

开启电源开关,使整个设备预热10 分钟左右。

将预先脱水的试样熔化后注入盛样皿内,其深度应超过预计针入度值10mm ,在15-30℃的室温中冷却1.5-2小时。

将冷却后的盛样皿放入试样养护箱的水浴中进行养护,水温应控制在25 ℃,恒温时间1.5-2小时。(养护箱用户自备)

在试样进行养护过程中,应将针入度仪恒温水浴盆中注入   的水(水深保证水面比试样表面高出1Omm )同  时对其进行加热,设置温度为25℃ ,加热时间一般不低于30分钟,以保持水温的均匀。

对针时按照明灯开关,保证对针准确。

五、SYD-2801F型高低温沥青针入度仪功能键使用说明

温度设置:按“温度”键;温度显示窗口闪烁,通过“#”或“ $ ” 键进行温度设定,确认设定值后,再按一下“温度”键,温度设置完毕。按“温度”键,温度窗口显示闪烁设定值,再次按“温度”键,温度显示窗口  显示为温度实时检测值。

时间设置:按“时间”键;时间显示窗口闪烁,通过“#”或“ $ ” 键进行时间设定,确认设定值后,再按一下“时间”键,时间设置完毕,同时显示设定值。

加热:按“加热”键;温度显示窗口旁边两个LED 灯亮,加热启动。两个LED 灯同时亮,表示连续加热;一个LED 灯亮,一个LED 灯闪烁表示间断加热。按“加热”。键;温度显示窗口旁两LED 灯灭,中断加热。

启动:各项工作准备完毕,按“启动”键,系统自动复位清零,时间窗口熄灭,在出现“00”数字后,开始计时工作,实验时间到后自动保存试验数据,显示针入深度值。

复位:每次实验结束,记录测试数据后,按“复位”键后仪器自动恢复初始状态。

六、SYD-2801F型高低温沥青针入度仪实验操作

实验前分别检查温度设定和时间设定应符合实验技术要求。

把针杆向上推起,使针入度窗口显示值在-0.01-02.00之间

打开对针照明灯,检查温度传感器是否插入在水中。

旋转针杆释放器上的旋钮,调节高度,使针尖与试样大约接触,然后,用手轻按释放器上的按钮,用手移动针杆使针尖与试样轻触,对针完毕。

先按“复位”键.再按下“启动”键,仪器自动校零点值,电脑显示针入时间,针杆被释放,标准针自由地针入试样中,当达到预置实验时间释放被自动停止,针杆不再下落,此时针入度窗口显示的数据即为该试样针入度值。再次实验,同上操作。

同一试样平行实验至少三次,每次针入点之间与盛样皿边缘的距离不少于10mm。

每次实验应换一根干净标准针,为防止标准针拔出后拢动试样表面,可将针留在试样中,但应拔向盛样皿边缘,以防影响实验。

七、使用注意事项

每次实验完毕,应将仪器各部分擦洗干净,放在干燥无尘处。

用过的标准针,应用浸有溶剂的棉花揩净,再用干净棉花擦干,妥善保存,

实验中和预加热时   将温度传感器放入水中。

严禁恒温水浴盆内无水情况下进行加热,加热器   置于水中。

仪器工作时,外壳   保持良好接地。

仪器出现问题应及时与制造厂家联系,切勿自行修理。

实验中所需其它器具及材料用户自备。

八、仪器标定 SYD-2801F型高低温沥青针入度仪用位移传感器在出厂时,均进行了标定。

以后仪器的位移传感器每年应由计量部门检定一次,检定前仪器应开机30分钟后进行标定。

标定时,将位移传感器从仪器上旋出,传感器,砝码和针杆分离(从螺纹处拧下),针杆插入位移传感器。标定时以传感器上针杆上的刻线为准,针杆伸出的   个刻线为零点,满点应用标准量块对位移传感器进行标定。若有误差可调整调零电位器和调满电位器,使针入值显示为0.00mm 和50mm。

因传感器中的针杆是分离的,注意不要碰伤表面。

对重量标定时,同上法拆卸,但除砝码外,应将标准针,针紧固螺钉,传感器针杆一同称重,若有误差可在与传感器针杆螺纹联接孔中进行配重。
