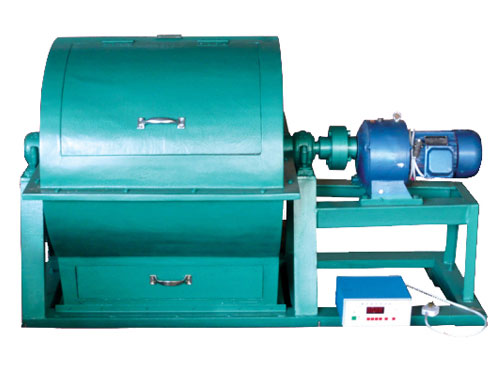

SM-500水泥试验磨具有结构紧凑、操作方便、维修简单,性能,良好的防尘、隔音效果,采用定时器控制自动等特点。是水泥厂化验室测定水泥熟料标号及熟料化学分析必不可缺的备,该机还可用来研磨其他物料。

主要技术参数:

1、磨筒内径及长度  Φ500×500mm

2、磨筒转速     48r/min

3、研磨体装载量   100Kg

4、研磨体级配和数量 (由用户另购)

5、一次物料装入量  5Kg

6、入磨物料粒度  <7mm

7、粉磨时间  0~30min

8、电动机功率  1.5Kw

9、电源电压  380V

10、电源频率  50Hz

一、结构简介

本试验磨由罩壳、磨机,支座及电器控制箱等四大部分组成(见图一)。

1、罩壳:罩壳由二层玻璃钢板中间夹吸音棉组成,分上下两罩,上罩壳有罩门(2),下罩壳有取料斗(3),可盛放磨好的物料,罩壳与磨机轴用带有毛毡圈端盖7密封,所以罩壳起到隔音和防尘的良好密封作用。

2、磨机:磨机由筒体(5)、磨门盖(4)、轴承及轴承(8)、联轴器(10)和齿轮减速机(11)等组成,是研磨物料的主体部分,在卸料时将磨盖换上栅孔卸料板,满足卸料的要求。

3、支座:支座是由磨机(9)及电动机(12)组成的钢结构,用以支承罩壳,磨机,电动减速机及电器控制箱等,磨机座底部有4 个Φ20底脚螺栓孔,用以固定全套设备。(地脚安装尺寸见图二)。

4、电器控制箱(电气原理图见图三):由按钮、组合开关、热继电器、时间继电器、组合开关等组成,研磨时间出厂时已调到场30min,用户也可以根据物料研磨细度自由调整。当磨机停机后方可打开磨门,若磨门未对准罩壳门时用点动开关点动对准之。

二、SM-500水泥试验磨 小型球磨机 安装及试车

1、试验磨拆箱后,应将整机外表擦拭干净,仔细检查齿轮减速电机、磨机、罩壳、轴承座等处在运输中有无碰坏,紧固件有无松动,应拧紧。然后吊装,应将绳索系在座上,不得系于罩壳、轴、电机上,以免损坏零件。

2、安装时,应先将支座底板上油污脏物清洗,水泥基础表面应平整,支座安放平稳后,用地脚螺栓紧固(允许用钢制垫块调平)。

3、试车前应检查磨机和罩壳处,如有相碰应调整到不碰;检查磨门盖是否关紧,不得有松动;检查轴承座、减速电机的润滑情况,如无润滑油,应注至油窗中指示线处。

4、用手转动磨机一周以上,检查磨机是否有碰撞,不灵活等不正常情况。

5、通电试机,磨机应按顺时针方向运转(立于试验磨正面从左往右看),起动后,如发现运转方向与要求不符时,可断开电源,待电机停止转动后,将电源导线的任意二根互换位置,再重新启动,试验磨应空载情况良好后,方可逐步加入负载。

三、SM-500水泥试验磨 小型球磨机操作

1、称量待粉磨的熟料、石膏或其它物料。

2、入磨前物料行破碎,使入磨物料粒度小于7mm。

3、将磨体内的余物料   干净,然后倒入破碎后的物料。

4、盖紧磨门,拧好压紧螺帽,注意勿使磨门偏而漏缝,然后盖好罩壳门。

5、根据粉磨需要,调整好研磨时间,不能在运转时调整。

6、开机研磨。

7、若要求粉磨过程中取样检验物料的细度或比表面积时,需停机后2~3min,待粉料沉降后再打开磨门取样,如果磨门未对准罩壳门,则可用点动开关调整。

8、当磨至规定时间,磨机应自动停车,停车后换上栅孔板,再开动磨机甩料,至甩净为止。

9、静待约5分钟即可抽出盛料斗,取出磨好的物

10、如磨制有专门要求的物料,应在磨制前用干的矿渣或砂子放入磨筒内研磨5分钟来清洗粘在钢球上的物料。

六、保养

1、经常清理磨机外表面及罩壳内表面余尘。

2、随时检查各部分紧固件,如有松动,应及时拧紧。

3、定期检查润滑系统,每三个月换一次减速器润滑油(40号机油),每半年   换一次轴承润滑油脂(钙基或钙钠基润滑脂)。

4、在运转过程中,应经常注意有无异常的噪音,冲击声,齿轮减速电机、轴承温升是否过高、冒烟、臭味等情况,如有,应立即断电源,查找原因,排除故障之后才能恢复运转。

5、经常检查各密封垫及磨门盖4上的密封环等,如有损坏,应及时   换。

6、控制箱应保持干燥,经常检查电源接触情况,接地应。
