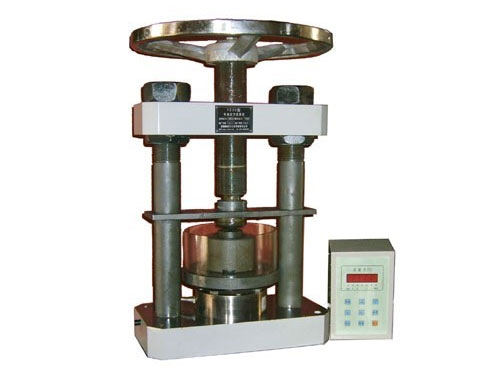

岩石膨胀压力试验仪

一、概述

岩石膨胀压力试验仪为数字显示，手动转动丝杠施加压力，适用于各类岩石膨胀性试验中的体积不变条件下的膨胀压力试验，配有透水板，千分表等试验装置。

二、技术参数

1、   大试验力：50KN

2、精度：优于1级

3、压缩空间：170mm

4、立柱间距：165mm

5、玻璃钢环直径：141mm

6、玻璃刚环高度：66mm

7、金属环直径：50mm

8、金属环高度：55mm

9、主机外形尺寸：320*320*500mm

三、试验步骤

1、将试件放人内壁涂有凡士林的金属套环内，在试件上下分别放置薄型滤纸和金属透水板。

2、安装加压系统及量测试件变形的测表。

3、应使仪器各部位和试件在同一轴线上，不得出现偏心荷载。

4、对试件施加产生O.O1MPa压力的荷载，测读试件变形测表读数，每隔l0min读数1次，直至3次读数不变。

5、加的荷载，应保持试件高度在整个试验过程始终不变。

6、开始时每隔10min读数1次，连续3次读数差小于0.001mm时，改为每1h读数1次

7、浸水后总试验时间不得少于48h.

8、试验过程中，应保持水位不变。水温变化不得大于2℃

9、试验结束后，应描述试件表面的泥化和软化现象。

四、膨胀压力计算

按下列公式分别计算岩石自由膨胀率、侧向约束膨胀率、膨胀压力

VH=△H/H *100

VD=△D/D *100

VHP=△H1/H *100

PS=F/A

式中：

VH——岩石轴向自由膨胀率(%)

VD——岩石径向自由膨胀率(%)

VHP——岩石侧向约束膨胀率(%)

Ps——岩石膨胀压力(MPa)

△H——试件轴向变形值(mm)

H——试件高度mm

△D ——试件径向平均变形值(mm)

D——试件直径或边长(mm)

△H1——有侧向约束试件的轴向变形值(mm)

F——轴向荷载(N)

A——试件截面积(mm2)

岩石轴向自由膨胀率、径向自由膨胀率、侧向约束膨胀率试验结果   至0.1%，岩石膨胀压力试验结果   至0.001MPa。

五、试验记录

膨胀性试验记录应包括岩石名称、试验编号、试件编号、试件描述、试件尺寸、温度、试验时间、轴向变形、径向变形和轴向荷载。

六、条文说明

1、石膨胀性试验适用于测定   状态下含易吸水膨胀矿物岩石的膨胀性质，如粘土岩类岩石。

2、岩石的抗压强度是反映岩石力学性质的主要指标之一，它在岩体工程分类、建筑材料选择及工程岩体稳定性评价计算中都是   的指标。
