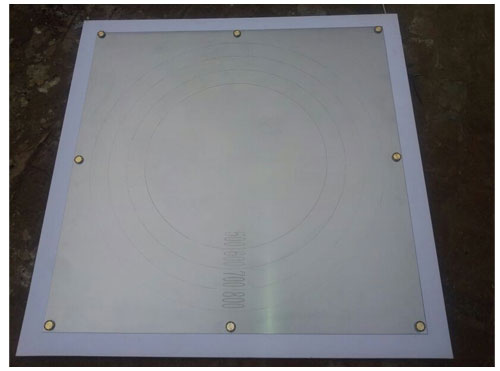

自密实混凝土自由收缩试验仪

一、仪器结构：

自密实混凝土自由收缩试验仪由底座、固定螺栓、千分表、铜质钉头或不锈钢钉头等组成，用于测定混凝土试件在规定的温湿度条件下的长度（体积），不受外力作用所引起的长度变化。

二、主要技术指标

长度：600mm

位移计精度 0.001mm

位移计量程 ±5mm

外形尺寸 600×150×120

质量 ≈15kg

三、使用方法

1、试件应采用100×100×400mm棱柱体标准试件，将时间两端预埋铜质或不锈钢侧头。自密实混凝土在试验初期，尤其拆模后24h自由收缩速度   快，这就要求收缩试验试件在拆模完成后完成自由收缩试验的安装工作，以免造成实验误差。

（1）、在钢模中平铺塑料薄膜，浇筑自密实轻骨料混凝土试件，试件带模放入温度20±3℃，湿度为90％以上的标准养护室中养护。

2、四个小时后安装温度计。

3、24h小时拆模将试件移入温度保持在20±2℃.相对湿度保持在60±5％恒温恒湿收缩室。拆模后将预留的塑料薄膜包裹混凝土试件，混凝土的水分不流失。

4、安装千分表。注意使千分表的测头与预留的测头在同一条直线上，并保持千分表表头的压缩距离大于预计   大的混凝土试件   大的收缩变形量。

5、记录此时的时间，温度和千分表数值作为混凝土收缩的初始值，开始收缩测量。

注：由于自密实轻骨料混凝土的收缩在浇筑后的前几天发展的特别快，所以在开始测量后的前24小时，应每两小时记录一次千分表读数；在测量的2-7天，可每三小时读取一次，以后根据实际情况确定具体的记录时间。整个实验过程中，尽量避免收缩装置收到扰动、收缩室温度和湿度出现大的波动，自由收缩试验持续到拆模后的230天结束（5520小时）。
