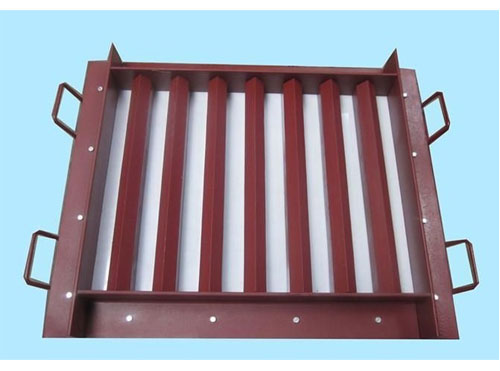

ZMS-3混凝土刀口约束早期开裂试验设备

ZMS-3混凝土刀口约束早期开裂试验设备借鉴ICBO方法，采用平板刀口诱导约束法，提高混凝土材料的开裂敏感性和性；提供的裂缝评价指标，可对混凝土材料开裂性能进行量化比较，提高结果的准确性和复验性；试验设备成本低廉、简单直观、易于推广。

混凝土刀口约束早期开裂试验设备（模具）详细介绍：

1) 借鉴ICBO方法，采用平板刀口诱导约束法，提高混凝土材料的

2) 提供的裂缝评价指标，可对混凝土材料开裂性能进行量化比较，提高结果的准确性和复验性；

3) 试验设备成本低廉、简单直观、易于推广。

混凝土刀口约束早期开裂试验设备指标确定

平板刀口约束法的基本原理是在平板试模中采用并行平铺的7道刀口，对被测材料实施等效约束的开裂诱导，能在其它试验条件相同的情况下使试件开裂。刀口约束方法以尺寸为800mm×600mm×100mm的平面薄板型试件为标准试件，混凝土试件的表面积为0.48m2，内部置有应力诱导发生器。具体的测试设备如下。

1) 模具采用钢制模具，模具的四边用槽钢焊接而成，模具四边与底板通过螺栓固定在一起。底板采用不小于5mm厚的钢板，并在底板表面铺设聚乙烯薄膜隔离层。

2) 应力诱导发生器模具内的应力诱导发生器共有七根，分别用50mm×50mm、40mm×40mm角钢与5mm×50mm钢板焊接组成，并平行于模具短边与底板固定。

3) 风扇：所用风扇能够使试件表面中心处风速达到5m/s。

4) 读数显微镜应采用40倍的读数显微镜(分度值为0.01mm)测量混凝土裂缝。

试验步骤与注意事项

(1)试验宜在恒温恒湿室中进行，应能使室温保持在20±2℃，相对湿度保持在60±5％。

(2)将混凝土浇筑至模具内，混凝土摊平后表面应比模具边框略高，使用平板表面式振捣器或者采用捣棒插捣，控制好振捣时间，防止过振和欠振。

(3)在振捣后，用抹子整平表面，使骨料不外露，表面平实。

(4) 试件成型30分钟后，应立即调节电风扇直吹试件表面，使试件表面中心处风速为5m/s，风向平行于试件表面。

(5)从混凝土搅拌加水开始起算时间，到24小时测读裂缝。裂缝长度以肉眼可见裂缝为准，用钢直尺测量其长度，取裂缝两端直线距离为裂缝长度。应测量每条裂缝的长度。当一个刀口上有两条裂缝时，可将两条裂缝的长度相加，折算成一条裂缝。裂缝宽度用放大倍数至少40倍的读数显微镜(分度值为0.01mm)测量，应测量每条裂缝的   大宽度。

(6)根据混凝土浇注24h 后测量裂缝数据，计算平均开裂面积、单位面积的裂缝数目和单位面积上的总开裂面积。
